Descripción
El acoplamiento es una clase de caber de uso general en la conexión industrial de la tubería, también llamada cabeza directa. El acoplamiento es un tubo corto usado para conectar dos tubos. Debido a su uso conveniente, es ampliamente utilizado en la construcción civil, la industria, la agricultura y otros campos. Según su proceso de fabricación, el acoplamiento se puede dividir en la forja y el bastidor.
El bastidor refiere a derretir el lingote y a verterlo en un modelo fijo del acoplamiento, entonces refrescándolo. El acoplamiento de la campana y de la espita es un conector del tubo trabajado a máquina después de la forja del acero o del lingote redondo. Su forma de la conexión es soldadura del zócalo. La tubería de acero se inserta en el zócalo para soldar con autógena. Los estándares principales de la fabricación son ANSI/ASME B16.11 y GB/T 14383-2008.
La variedad de cuello incluye el cuello doble del zócalo y el solo cuello del zócalo. Entre ellos, el acoplamiento doble del zócalo se puede dividir en diámetro igual y diverso diámetro. El acoplamiento doble del zócalo con diverso diámetro se puede dividir en concéntrico y excéntrico.
Especificación
Estándar: ASMEB16.11, GB/T14383-2008
Método de la conexión: Soldadura del zócalo
Especificaciones: DN6~DN100
Característico
Vida de servicio larga. Bajo condición de la temperatura y de la presión clasificadas, el acoplamiento se puede utilizar con seguridad por más de 50 años. Resistencia a la corrosión excelente. El acoplamiento puede resistir la corrosión de la mayoría de las sustancias químicas, y puede soportar la corrosión del ácido y del álcali de la alta concentración con el valor de pH que se extiende de 1 a 14 en una gama grande.
Alta tiesura. Debido a la adición de materiales reforzados fibra de vidrio, el acoplamiento no es fácil de deformar. Calor y aislamiento. La temperatura de funcionamiento máximo del acoplamiento ahorro de energía es el ℃ 95, y la conductividad termal del producto es solamente 1/200 del de la tubería de acero, así que tiene mejor funcionamiento del aislamiento térmico.
Uso
Los acoplamientos de la soldadura del zócalo del acero inoxidable se hacen de 304, 304L, 316, 316L y otros materiales del acero inoxidable. Los acoplamientos de la soldadura del zócalo del acero inoxidable son resistentes resistente a la corrosión, de alta temperatura, sanitarios resistente, de alta presión y no tóxicos, reciclables y convenientes para el transporte líquido corrosivo (tal como líquido del ácido y del álcali) y el abastecimiento de agua y el alcantarillado municipales.
El acoplamiento de la soldadura del zócalo del acero inoxidable tiene fuerza y resistencia a la tensión anti excelente de impacto, instalación ligera y conveniente y mantenimiento. El acoplamiento es ampliamente utilizado en industria química, fibra química, tinte, abastecimiento y drenaje de agua, comida, medicina, tratamiento de aguas residuales, electrólisis y otras industrias debido a su funcionamiento único.
Hoja de datos técnica

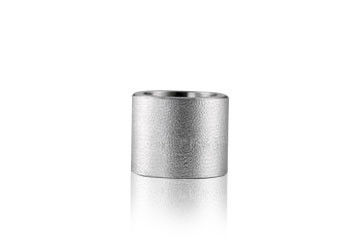

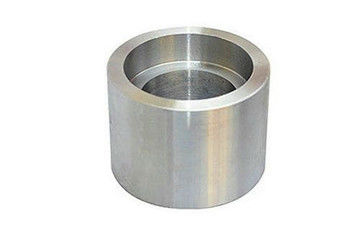

Tubo del acero inoxidable ASME B16.11 Ss304 que junta la hoja de datos técnica como abajo:
| DN |
Tamaño |
Diámetro de diámetro interior de las colocaciones “D” |
Grueso-c de la pared del zócalo |
Longitud de colocación |
| 3000 |
6000 |
9000 |
| 3000 |
6000 |
9000 |
Avenida. |
Miin. |
Avenida. |
Miin. |
Avenida. |
Miin. |
E |
F |
| 6 |
1/8" |
6.1~7.6 |
32-4.8 |
|
3,18 |
3,18 |
3,96 |
3,43 |
|
|
6,5 |
16 |
| 8 |
1/4" |
8.5-10 |
5.6~7.1 |
|
3,78 |
3,3 |
4,6 |
4,01 |
|
|
6,5 |
16 |
| 10 |
3/8" |
11.8-13.3 |
8.4~9.9 |
|
4,01 |
3,5 |
5,03 |
4,37 |
|
|
6,5 |
17,5 |
| 15 |
el 1/2” |
15-16.6 |
11-12.5 |
5.6~7.2 |
4,67 |
4,09 |
5,97 |
5,18 |
9,35 |
8,18 |
9,5 |
22,5 |
| 20 |
3/4" |
20.2-21.7 |
14.8~16.3 |
10.3-11.8 |
4,9 |
4,27 |
6,96 |
6,04 |
9,78 |
8,56 |
9,5 |
24 |
| 25 |
1" |
25.9~27.4 |
19.9~21.5 |
14.4~16 |
5,69 |
4,98 |
7,92 |
6,93 |
11,38 |
9,96 |
12,5 |
28,5 |
| 32 |
1.1/4" |
34.3-35.8 |
28.7-30.2 |
22-23.5 |
6,07 |
5,28 |
7,92 |
6,93 |
12,14 |
10,62 |
12,5 |
30 |
| 40 |
1.1/2" |
40.1-41.6 |
33.2~34.7 |
27.2-28.7 |
6,35 |
5,54 |
8,92 |
7,8 |
12,7 |
11,12 |
12,5 |
32 |
| 50 |
2" |
51.7-53.3 |
42,1' 43,6 |
37.4~38.9 |
6,93 |
6,04 |
10,92 |
9,5 |
13,84 |
12,12 |
19 |
41 |
| 65 |
2.1/2" |
61.2-64.2 |
|
|
8,76 |
7,67 |
|
|
|
|
19 |
43 |
| 80 |
3" |
76.4~79.4 |
|
|
9,52 |
8,3 |
|
|
|
|
19 |
44,5 |
| 100 |
4" |
100.7-103.8 |
|
|
10,69 |
9,35 |
|
|
|
|
19 |
48 |
Paquete
a. Paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificado para requisitos particulares.
Plazo de expedición
Nuestra fábrica del plano de acero tiene alta capacidad para la producción, plazo de expedición es 20 días para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
