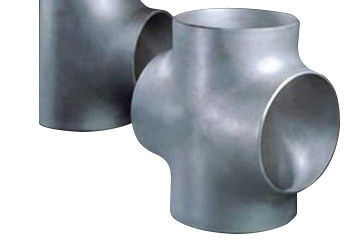

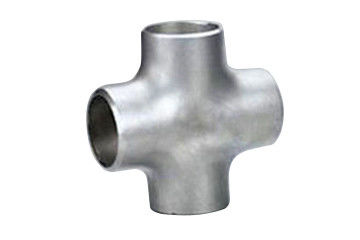

Cruz de la soldadura a tope de la camiseta del acero inoxidable de las colocaciones inoxidables de la tubería de acero

Descripción

1, la cruz es un conector del tubo, que se utiliza en el tubo de la rama del tubo principal. La camiseta cruzada se puede dividir en diámetro igual y diámetro de la reducción.

2, los extremos de la boca de la camiseta igual de la cruz del diámetro son el mismo tamaño; el tamaño principal de la boca de la camiseta cruzada de reducción es lo mismo, y el tamaño de la boca del tubo de la rama es más pequeño que el del tubo principal.

3, el proceso de fabricación de la cruz incluye principalmente bombear hidráulico y presionar caliente.

4, el bombear hidráulico de la camiseta cruzada es utilizar una prensa hidráulica especial para inyectar el líquido en el espacio en blanco del tubo con el mismo diámetro que la camiseta cruzada.

5, los dos cilindros laterales horizontales de la prensa hidráulica se mueven síncrono para sacar el espacio en blanco del tubo, el volumen del espacio en blanco del tubo llega a ser más pequeños, la presión líquida en los aumentos del espacio en blanco del tubo.

6, los flujos materiales del metal a lo largo de la cavidad interna del dado bajo acción doble de la presión líquida en el cilindro lateral y el tubo esconden y amplían el tubo de la rama.

7, la formación caliente de la camiseta cruzada es aplanar el espacio en blanco del tubo más grande que el diámetro de la camiseta cruzada al tamaño del diámetro de la camiseta cruzada, y abrir un agujero en la posición del tubo de la rama que estira.

8, el espacio en blanco del tubo es heated, puesto en la formación muera, y ponga en el dado del tubo de la rama que estira; bajo efecto de la presión.

9, el espacio en blanco del tubo se comprime radialmente, en curso de compresión radial, el metal fluye a la dirección del tubo de la rama y forma el tubo de la rama bajo estiramiento del dado.

10, el proceso que bombea hidráulico de la cruz se pueden formar en una vez con alta eficacia de la producción; porque el proceso que bombea hidráulico de la cruz inconsútil requiere el tonelaje grande del equipo.

11, se utiliza principalmente para la fabricación de la cruz estándar del grueso de pared menos que dn400.

se reduce 12, el tonelaje del equipo necesario para el proceso el presionar caliente de la cruz.

13, cruz presionada caliente tiene adaptabilidad amplia a los materiales, que es conveniente para el acero con poco carbono, el acero de aleación y el acero inoxidable; especialmente para la cruz de gran diámetro y gruesa de la pared del tubo, este proceso de formación se adopta generalmente.

14, cruz de la soldadura a tope es una instalación de tuberías hecha del acero presionando caliente o forjando. Su forma de la conexión es directamente soldadura a tope la cruz y la tubería de acero.

15, los estándares principales de la fabricación de la cruz de la soldadura a tope son generalmente GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, hectogramo/T21635, hectogramo/T21631, SY/T0510.

Especificación

1. Estándares: GB12459-90, gb12401-90, ASME/ANSI b16.9, estruendo, JIS, etc.

2. Material: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, etc.

3. Especificación: inconsútil de DN15 a DN600; cosido de DN15 a DN1200.

4. Tratamiento superficial: chorreo de arena, balanceo, conservando en vinagre y puliendo.

5. Grueso de pared: 1.2mm-6m m r = 1.5D.

6. Modo de conexión: soldando con autógena, montaje rápido, hilo, reborde.

7. Características y propiedades: resistencia grande de la diferencia de la temperatura; presión normal 16MPa; resistencia a la corrosión fuerte; precisión; grueso de pared.

Hoja de datos técnica

Cruz de la soldadura a tope de la camiseta del acero inoxidable de la hoja de datos inoxidable de las colocaciones de la tubería de acero

Uso

Es ampliamente utilizado en producto petroquímico, la ingeniería de la tubería del petróleo y gas, la ingeniería natural del gaseoducto, la fábrica de productos químicos, la central eléctrica, el astillero, la lechería, la comida, la cerveza, la bebida, farmacéutico, los cosméticos y otros campos industriales.

Paquete

a. Paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificado para requisitos particulares

Plazo de expedición

Nuestra cruz de la soldadura a tope de la camiseta del acero inoxidable de la fábrica inoxidable de las colocaciones de la tubería de acero tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
