Datos del producto:
|
| Nombre de producto:: | Cruz de la aleación | Tamaño:: | Del mismo tamaño |
|---|---|---|---|
| Estándar:: | GB/ANSI /JIS/ESTRUENDO | Tecnología:: | Top, prensa, fragua, molde |
| Material:: | Aluminio, cobre, níquel, etc | Uso:: | Sustancia química, petróleo y metalurgia |
| Resaltar: | Cruz de la aleación ISO9001,Instalaciones de tuberías de la aleación ISO9001 |
||

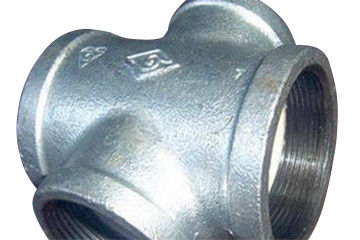

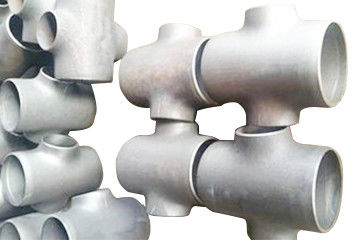

Alee la cruz, también conocida como colocaciones cruzadas y las juntas cruzadas, se utilizan para conectar cuatro tubos con el mismo diámetro nominal y la formación de la intersección vertical. Se utiliza principalmente en el lugar donde está ser ramificada el tubo principal o donde están ser montada cuatro tubos. Tiene las características de la conexión conveniente y de la operación simple.
El presionar caliente cruzado de la aleación es aplanar el espacio en blanco del tubo más grande que el diámetro de cuatro terminales al tamaño del diámetro cruzado. Un agujero se abre en la posición del tubo de la rama del dibujo, el espacio en blanco del tubo es heated y puesto en la formación muera, y un sacador para el tubo de la rama del dibujo está instalado en el espacio en blanco del tubo.
1. Bajo acción de la presión, el espacio en blanco del tubo se comprime radialmente. En curso de compresión radial, el metal fluye hacia el tubo de la rama y forma el tubo de la rama bajo estiramiento del dado.
2. El proceso entero es formado por la compresión radial del espacio en blanco del tubo y del dibujo del tubo de la rama.
7, diferente de la cruz hidráulica de la extensión, el metal de la rama cruzada presionada caliente es compensado por el movimiento radial del espacio en blanco del tubo, también conocido como el proceso radial de la remuneración.
3. Debido al uso de la cruz presionada después de calentar, el tonelaje del equipo requerido para la formación del material es relativamente bajo, que uso principal para la fabricación de cruz estándar de la aleación del grueso de pared menos que dn400.
1, la escala del óxido en la superficie de la cruz de la aleación será quitado antes de formar. Para ayudar la soldadura, el material de la aleación y el grado de acero del tubo conectado serán lo mismo.
2, requisitos de empaquetado, para las pequeñas instalaciones de tuberías, tales como exportación, necesitamos hacer las cajas de madera, cerca de 1 metro cúbico, el número de cajas cruzadas no debemos exceder una tonelada.
3, cruz de la aleación es ampliamente utilizados en industria química, petróleo, metalurgia, gas, energía eléctrica, la construcción naval, el aire acondicionado, el automóvil, la construcción, la tubería termal, el equipo del vacío y diversas tuberías industriales.
Hoja de datos de las instalaciones de tuberías de la aleación de la cruz de la industria de la metalurgia
| DN | Diámetro exterior nominal | Dimensión del límite (milímetros) | |||
| D | d | L | Z | ||
| 15 | 20 | 26 | 20 | 56 | 16 |
| 20 | 25 | 32 | 25 | 66 | 20 |
| 25 | 32 | 40 | 32 | 80 | 22 |
| 32 | 40 | 50 | 40 | 98 | 27 |
| 40 | 50 | 61 | 50 | 120 | 31 |
| 50 | 63 | 75 | 63 | 148 | 38 |
| 65 | 75 | 88 | 75 | 189 | 44 |
| 80 | 90 | 104 | 90 | 200 | 51 |
| 100 | 110 | 127 | 110 | 240 | 61 |
| 125 | 140 | 161 | 140 | 300 | 76 |
| 150 | 160 | 180 | 160 | 339 | 96 |
| 200 | 225 | 247 | 225 | 484 | 119 |
a. Paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificado para requisitos particulares
Nuestra fábrica de las instalaciones de tuberías de la aleación de la cruz de la industria de la metalurgia tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
