Descripción

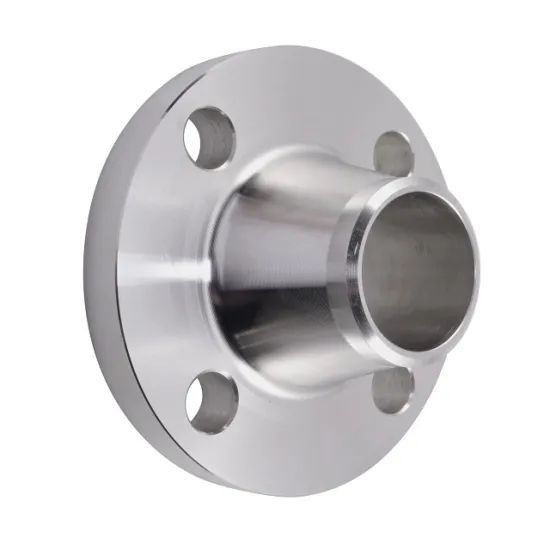

El reborde de la soldadura a tope con el cuello es una clase de instalación de tuberías, que es una clase de reborde con el cuello y de transición de la conexión del tubo redondo y de la soldadura a tope con el tubo. El reborde de la soldadura a tope no es fácil de deformar, sellado bien, ampliamente utilizado, con la correspondencia los requisitos rígidos y elásticos y transición de reducción razonable de la soldadura a tope. La distancia entre el empalme de soldadura y la superficie común es grande, y la superficie común está libre de la deformación de soldadura de la temperatura.
El reborde de la soldadura a tope del cuello pertenece al reborde integral. Debido a la conexión de la estructura de la transición y de la soldadura a tope del cuello de la forma cónica, la fuerza y la rigidez del reborde se fortalecen, y el funcionamiento de aislamiento es mejor que el del reborde de soldadura plano. La desventaja es que necesita ser fabricada forjando, consume muchos materiales y costes mucha fabricación.
Charateristic
1. Es conveniente para los requisitos de aislamiento de alta presión, des alta temperatura o altos.
2. el reborde de la soldadura a tope se hace generalmente de proceso que forja o que forja.
. Cuando la placa de acero o el acero de la sección se utiliza para fabricar, los requisitos siguientes deben ser cumplidos:
(1) el reborde de la soldadura a tope estará conforme a la detección ultrasónica del defecto sin defectos de la laminación;
(2) será cortado en tiras a lo largo de la dirección rodante del acero, la encorvadura y el extremo soldaron con autógena en un anillo, y la superficie del acero formará una superficie cilíndrica del anillo. La placa de acero no será trabajada a máquina directamente en el reborde de la soldadura a tope del cuello;
(3) la soldadura de extremo del anillo será soldadura de penetración completa;
(4) la soldadura de extremo del anillo estará conforme al tratamiento térmico de la soldadura del poste, y estará conforme al rayo del 100% o a la detección ultrasónica del defecto, y la detección del rayo cumplirá los estándares, y la detección ultrasónica cumplirá los requisitos nacionales.
Especificación
1. La presión nominal es diferente: la presión nominal del reborde de soldadura plano con el cuello es 0.6-4.0mpa, mientras que la presión nominal del reborde de soldadura plano con el cuello es 1-25mpa.
2.Obviously, el nivel aplicable de la presión de reborde de soldadura plano con el cuello es más bajo.
métodos de la conexión 3.Different: la diferencia más grande entre el reborde de soldadura plano del cuello y el reborde de la soldadura a tope del cuello en estructura miente en el método de la conexión entre la boca y el reborde.
4. Generalmente, el reborde de soldadura plano del cuello es la conexión del prendedero entre la boca y el reborde, mientras que el reborde de la soldadura a tope del cuello es la junta de extremo entre el reborde y la boca.
Hoja de datos técnica
El acero de carbono del mismo tamaño del cuello de la soldadura del poste ensancha hoja de datos
| Reborde de acero soldado con autógena extremo del cuello |
| Tamaño nominal |
Dimensión de la conexión |
Grueso del reborde |
Cuello del reborde |
Altura del reborde |
| Diámetro del reborde |
Diámetro de agujero de centro |
Diámetro del agujero de perno |
Número de agujeros de perno |
Perno |
N |
S |
H |
R |
| DN |
|
B |
| 10 |
90 |
60 |
14 |
4 |
M12 |
16 |
28 |
28 |
1,8 |
6 |
4 |
35 |
| 15 |
95 |
65 |
14 |
4 |
M12 |
16 |
32 |
32 |
2,0 |
6 |
4 |
38 |
| 20 |
] 05 |
75 |
14 |
4 |
M12 |
18 |
40 |
40 |
2,3 |
6 |
4 |
40 |
| 25 |
115 |
85 |
14 |
4 |
M12 |
18 |
46 |
46 |
2,6 |
6 |
4 |
40 |
| 32 |
140 |
100 |
18 |
4 |
M16 |
18 |
56 |
56 |
2,6 |
6 |
6 |
42 |
| 40 |
150 |
110 |
18 |
4 |
M16 |
18 |
64 |
64 |
2,6 |
7 |
6 |
45 |
| 50 |
165 |
125 |
18 |
4 |
M16 |
18 |
74 |
74 |
2,9 |
8 |
5 |
45 |
| 65 |
185 |
145 |
18 |
8 |
M16 |
18 |
92 |
92 |
2,9 |
10 |
6 |
45 |
Diferencias entre el reborde de la soldadura a tope y el reborde de soldadura plano
1. Diversas formas de la soldadura: la soldadura plana no puede ser radiografiada, mientras que puede la soldadura de extremo.
2. La forma de costura de soldadura entre el tubo con el reborde de soldadura plano del cuello y el reborde es soldadura de prendedero, mientras que la forma de costura de soldadura entre el reborde con la soldadura plana del cuello y el tubo es soldadura circunferencial.
3. La forma de soldadura plana es soldadura de prendedero dos, y la forma de soldadura a tope es una soldadura circunferencial del extremo.
4. Diversos materiales: el material del reborde de soldadura con el cuello se trabaja a máquina de la placa de acero ordinaria con la reunión del grueso los requisitos, mientras que el material del reborde de soldadura con el cuello se trabaja a máquina sobre todo de piezas de acero forjadas.
Uso
1, el reborde de la soldadura a tope no es fácil de deformar, sellado bien y ampliamente utilizado.
2, tiene correspondencia los requisitos rígidos y elásticos y transición de reducción razonable de la soldadura a tope.
3, la distancia entre el empalme de soldadura y la superficie común es grandes, y la superficie común está libre de la deformación de soldadura de la temperatura.
4, adopta una estructura relativamente compleja de la forma del cuerno, que es conveniente para las tuberías con fluctuaciones grandes de la presión o de la temperatura o las tuberías con temperatura alta, alta presión y baja temperatura.
5, se utiliza generalmente para las tuberías con el PN mayor que la conexión de la tubería 2.5MPa y de la válvula; también transportaban la tubería costosa, inflamable y explosiva de los medios.
Paquete
a. Paquete plástico del bolso de burbuja paquete del bolso de b.Wove c.Pallet d. modificó para requisitos particulares
Plazo de expedición
Nuestra fábrica del mismo tamaño de los rebordes del acero de carbono del cuello de la soldadura del poste tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
