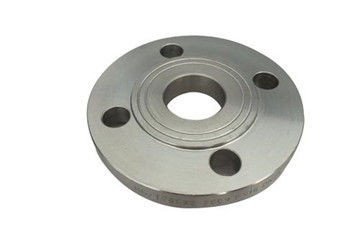

Datos del producto:
|
| Nombre de producto: | Reborde de la soldadura del zócalo | Material: | acero de carbono |
|---|---|---|---|
| Conexión: | Soldadura | Estándar: | ESTRUENDO, ANSI, ASTM, JIS, GB |
| Tamaño: | Tamaño modificado para requisitos particulares | Uso: | Aceite, petróleo |
| Resaltar: | Reborde de soldadura del zócalo de ASME,reborde de soldadura del zócalo 40mpa,Reborde de soldadura del zócalo DN1000 |
||
La forma básica del reborde de soldadura del zócalo es lo mismo que la del reborde de soldadura plano con el cuello. Un zócalo se abre en el agujero interno del reborde, y el tubo se inserta en el zócalo y se suelda con autógena. Suelde con autógena el anillo de la soldadura en la parte de atrás del reborde. El hueco entre el reborde del zócalo y el surco es fácil ser corroído. Si se suelda con autógena dentro, la corrosión puede ser evitada.
La fuerza de cansancio del reborde de soldadura del zócalo es el 5% más alto que el del reborde de soldadura plano, y la fuerza estática es lo mismo. Al usar este reborde del extremo del zócalo, su diámetro interno debe hacer juego el diámetro interno del tubo. Los rebordes del zócalo son solamente convenientes para los tubos del diámetro nominal 50 o menos.
Alcance de uso del reborde de soldadura del zócalo: caldera, recipiente del reactor, petróleo, sustancia química, construcción naval, farmacéutico, metalurgia, maquinaria y codo sellando industrias. Se utiliza generalmente en tuberías con MPa 10,0 del ≤ del PN y el ≤ 50 del DN.
O.D: DN = 10-1000, PN = 6.0-40mpa.
Material: 304, 304L, 316, 316L, 904L, 2520, etc.
Estándares: ESTRUENDO, JIS, GB, ASTM/ASME.
Diseño de soldadura del reborde del zócalo la estructura del cuerpo y del zócalo del reborde en conjunto, que evita la salida causada por el fracaso para alinear la junta de soldadura durante la soldadura. Tiene las ventajas de la estructura simple, uso y bueno convenientes sellando funcionamiento. Los métodos de tratamiento del moho de reborde de soldadura del zócalo son como sigue:
1. Limpie con el cepillo del trapo abrasivo y de alambre.
2. Quite la área extensa de moho con la cuchilla del acero de tungsteno.
3. Quite la escoria de soldadura y otras salientes y rebabas con un fichero.
4. Utilice un cepillo del raspador y de alambre para quitar la corrosión en los bordes y las esquinas.
5. Limpie con un trapo limpio, o sumerja el paño con el solvente para limpiar y oportuno aplique la cartilla.
Hoja de datos técnica de soldadura del reborde del zócalo de los rebordes del acero de carbono como abajo:
| pulgada | Diámetro nominal | 10kg=l. 0MPa | ||||
| diámetro externo | Distancia del agujero de perno | Diámetro del perno | Número del agujero de perno | Grueso del reborde | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| el 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| ½ 2 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| ½ 3 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
a. El paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificó para requisitos particulares.
Nuestra fábrica plana de acero tiene alta capacidad para la producción, plazo de expedición es 45 días para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
