Datos del producto:
|
| Material: | acero inoxidable | Conexión: | Soldadura |
|---|---|---|---|
| Estándar: | ESTRUENDO, ANSI, ASTM, GB | Tamaño: | 1/8" ~2", 1/2' ~ 6' |
| Uso: | Químico, construcción | Embalaje: | Caja de madera de /Poly de la caja de /Wooden del cartón |
| Resaltar: | Reborde soldable del tubo DN10,Reborde soldable del tubo de ASTM B381,Reborde soldable del tubo 2500LBS |
||

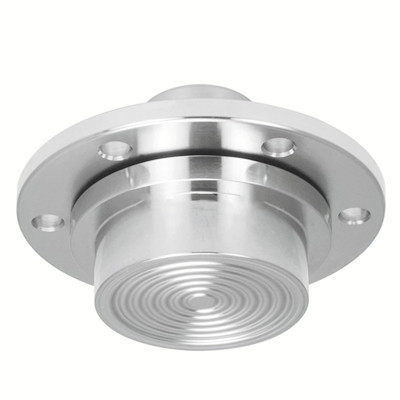

El reborde de acero inoxidable de PJ-SE es ahorrar los materiales. Su estructura se divide en dos porciones. Un extremo del tubo está conectado con el tubo y el otro extremo se hace en el anillo de la soldadura a tope. La placa del reborde se hace del material de calidad inferior, mientras que la pieza del tubo se hace del mismo material que el tubo.
Tamaño: el 1/2” a 48"
Grado: 304/304L/316/316L
Clase de la presión: 150-2500LBS
Estándar: ASME B16.5, ASTM A182
Hoja de datos técnica de acero inoxidable del reborde de la clase 150 PJ-SE de ASTM B381 DN10-DN600 ASTM16.5 como abajo:
| Tamaño nominal | Tamaño de la conexión | Grueso del reborde | Dimensión de la superficie de lacre | grueso de guarnición | |||||
| Diámetro externo del reborde | Diámetro del círculo central | Diámetro del agujero de perno | Número de agujeros de perno | d | DL | Superficie convexa | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
El reborde de acero inoxidable de PJ-SE puede ahorrar coste. Cuando el material del tubo es especial y el precio es costoso, el coste de soldar con autógena los rebordes del mismo material es alto. Es conveniente para la construcción y puede ahorrar la inconveniencia de los agujeros de perno correspondientes del reborde durante la conexión.
El reborde de acero inoxidable de PJ-SE es ampliamente utilizado en campos de la ingeniería de la tubería tales como calefacción, calefacción, transporte del agua, industria química, gas natural, calor, tratamiento de aguas residuales, fuente de agua, puente, estructura de acero, transporte del agua marina y viruta.
