Datos del producto:
|
| Material: | Acero de carbono | Tamaño: | el 1/2” - 48" (DN15-DN1200) |
|---|---|---|---|
| Tratamiento superficial: | Caliente galvanizado/negro | Uso: | Conecte los tubos |
| Estándar: | ESTRUENDO, JIS, ANSI, ASME, GB | Grueso: | 2mm-50m m |
| Resaltar: | Camiseta de las instalaciones de tuberías de ASME B16.9,Camiseta de las colocaciones de la tubería de acero del carbono,Camiseta igual de acero galvanizada caliente de carbono |
||

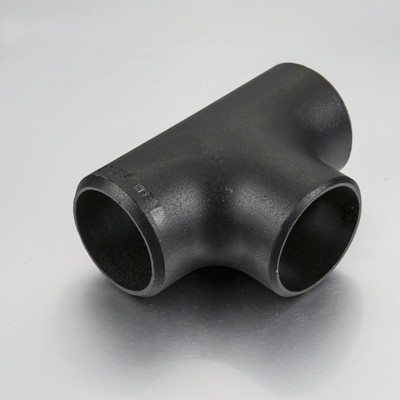

La camiseta de acero de carbono es una clase de instalaciones de tuberías. Hay generalmente dos categorías. Uno es camiseta igual del diámetro, con el mismo diámetro en ambos extremos, y el tubo de la rama con diverso diámetro de los otros dos se llama reducción de la camiseta, y el otro está reduciendo la camiseta.
La representación de la camiseta de acero de carbono es como sigue: por ejemplo, la camiseta “T3” significa la camiseta igual del diámetro con un diámetro externo de 3 pulgadas, “T4” el × 3,5" del × cuatro refiere a una camiseta de reducción con el mismo diámetro de cuatro pulgadas y el diámetro de reducción de 3,5 pulgadas.
Conexión: Soldadura de extremo
Material: Acero de carbono - ASTM A234 WPB
Técnicas: Hecho de la tubería de acero o de la placa de acero
Grueso de pared: STD, SCH40, SCH60, XS, SCH80, XXS
Estándar: ANSI/ASME B16.9 DIN2605, 2615, 2616, 2617
Tamaño: el 1/2” - 24" (inconsútil) y 4" - 72" (costura); DN15 - 1200
Hoja de datos técnica de la camiseta del acero de carbono de ASME B16.9 SCH40 DN50 ASTM A234 WPB como abajo:
| Diámetro nominal | Profundidad del zócalo | Dimensión del zócalo | Grueso de pared | Centro a basar del zócalo | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | Xxs 9000LB | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10,7 | 32 | 3,5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14,1 | 33 | 4,0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17,5 | 3,5 | 4,4 | - | 13 | 15 | - |
| 15 | el 1/2 | 10 | 21,8 | 4,1 | 5,2 | 8,2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27,4 | 43 | 6,1 | 8,6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34,2 | 5,0 | 7,0 | 10,0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42,9 | 53 | 7,0 | 10,6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48,3 | 5,6 | 7,8 | 11,2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61,1 | 6,1 | 9,5 | 12,2 | 38 | 41 | 41 |
La camiseta de acero de carbono, el estándar del parámetro está generalmente: 10# 20# A3 Q235A 20g 20g 16Mn ASTM a234 ASTM A105 ASTM A403, etc.
El diámetro externo se extiende a partir el 2,5 del ″ - ″ 60, a partir del ″ el 26 - el ″ 60 a la camiseta soldada con autógena. El grueso de pared es 28-60m m.
Los grados de la presión son sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s y XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.
La camiseta de acero de carbono es ampliamente utilizada en centrales eléctricas importantes en el país y en el extranjero, industria química, industria ligera, metalurgia, la construcción urbana, la construcción naval, la ingeniería del gas natural, la fabricación de la comida, la fabricación de papel, la medicina y otras industrias.
