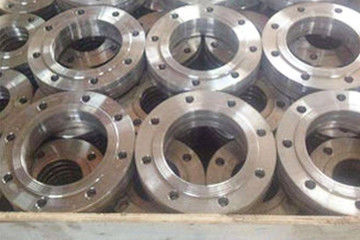

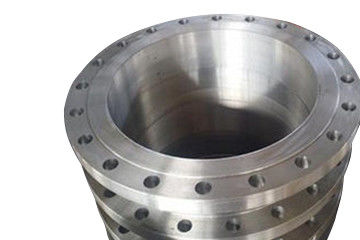

Soldadura del reborde de la soldadura del zócalo de la tubería de acero del carbono

Descripción

El reborde de la soldadura del zócalo refiere al reborde soldado con autógena en el extremo y el exterior de tubo cuando el extremo de tubo se inserta en la escalera del anillo del reborde. Hay dos clases con y sin cuello. El reborde con el cuello tiene buena rigidez, pequeños deformación de la soldadura y bueno sellando funcionamiento.

Puede ser utilizado en la situación con la presión de 1,0 ~ 10.0MPa. El reborde de B para el buque es también el reborde de la soldadura del zócalo, que se utiliza en la ocasión con altos requisitos del lacre. Durante diseño, el reborde de la soldadura del zócalo se puede comprobar como reborde integral.

La soldadura del zócalo es ampliar el tubo en el cuerpo de válvula para soldar con autógena. Después de formar, es similar a la conexión interna del hilo.  Hablando en términos generales, hay más tuberías de acero del carbono y tuberías de acero inoxidables debajo de 2" con la soldadura del zócalo. La soldadura a tope también se utiliza para las tuberías de acero inoxidables debajo de 2", por ejemplo ensanchar del reborde de resbalar la manga; la soldadura a tope se utiliza básicamente para los tubos titanium, el acero dual de la fase, la aleación baja del níquel, el etc.

Introducción de Breif

1. la soldadura del zócalo forma la soldadura de prendedero, mientras que la soldadura a tope forma la soldadura de extremo.

2. La junta de extremo es mejor que la junta del zócalo según la condición de la fuerza y de la tensión de la junta de la soldadura, así que la junta de extremo se debe utilizar en la situación del nivel de alta presión y de la mala condición del servicio.

3. la soldadura del zócalo se utiliza generalmente para el pequeño diámetro del tubo inferior o igual Dn40, que es más económico.

4. la soldadura a tope se utiliza generalmente para Dn40 y arriba. La forma de la conexión de soldadura del zócalo se utiliza principalmente para la soldadura del diámetro bajo 5. Generalmente, el grueso de pared del tubo de diámetro bajo es fino, fácil de escalonar y de separarse, y la soldadura a tope es difícil, así que es más conveniente para la soldadura del zócalo.

6. además, la soldadura del zócalo tiene la función del refuerzo, así que es de uso frecuente bajo alta presión.

Charateristic

1.  La forma básica del reborde del zócalo es lo mismo que la del reborde con la soldadura plana del cuello.

2.  Hay una sección del zócalo en el agujero interno del reborde, el tubo se inserta en el zócalo y se suelda con autógena, y un círculo de la soldadura se suelda con autógena en la parte de atrás del reborde.

3.  Porque hay un hueco entre el reborde del zócalo y el borde del tubo, es fácil producir la corrosión.

4.  Si otra soldadura se suelda con autógena dentro, esta corrosión puede ser evitada.

5.  La fuerza de cansancio del reborde del zócalo soldado con autógena en ambos lados es el 5% más alto que el del reborde plano, y la fuerza estática es lo mismo.

6.  Cuando esta clase de reborde del zócalo se utiliza, su diámetro interno será lo mismo que el del tubo. El reborde del zócalo es solamente aplicable a los tubos con el diámetro nominal menos de 150.

Especificación

1, tipo de la superficie de lacre: RF, MFM, TG, RJ

2, material: acero de carbono: ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1/Cl2, LF3 CL1/Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70;

3, acero inoxidable: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;

4, acero de aleación: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, Ⅲ de st45.8/;

5, estándar de fabricación: ANSI B16.5, HG20619-1997, GB/T9117.1-2000-GB/T9117.4-200, HG20597-1997.

6, modo de conexión: nuez del reborde, conexión de perno.

7, proceso de producción: forja, fabricación de la forja, etc. totales profesionales.

8, modo de proceso: el torneado del torno del CNC de la alta precisión, el acabamiento general del torno, la soldadura al arco de argón y el otro proceso.

9, alcance de uso: Caldera y recipiente del reactor, petróleo, industria química, construcción naval, industria farmacéutica, metalurgia, maquinaria, sellando la industria alimentaria del codo, el etc.

Ventaja y desventaja

1, allí no es ningún problema de biselar; no hay problema de la junta de extremo y del borde incorrecto; la posición de soldadura se puede ajustar a la soldadura plana.

2, uno es que la condición de la tensión después de que la soldadura no sea buena, y es fáciles tener soldadura incompleta, y hay un hueco en el sistema de tubo.

3, soldadura del zócalo no es convenientes para el sistema de tubo usado para el medio sensible de la corrosión de la grieta y el sistema de tubo con altos requisitos de la limpieza.

4, por otra parte, el grueso de pared de la tubería ultraalta de la presión, incluso la tubería de diámetro bajo, es también muy grandes, y la soldadura a tope se puede utilizar para evitar el zócalo que suelda con autógena tanto cuanto sea posible.

Uso

Caldera y recipiente del reactor, petróleo, industria química, construcción naval, farmacia, metalurgia, maquinaria, sellando la comida del codo y otras industrias.

Paquete

a. Paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificado para requisitos particulares

Plazo de expedición

Nuestra fábrica del plano de acero tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
