Descripción

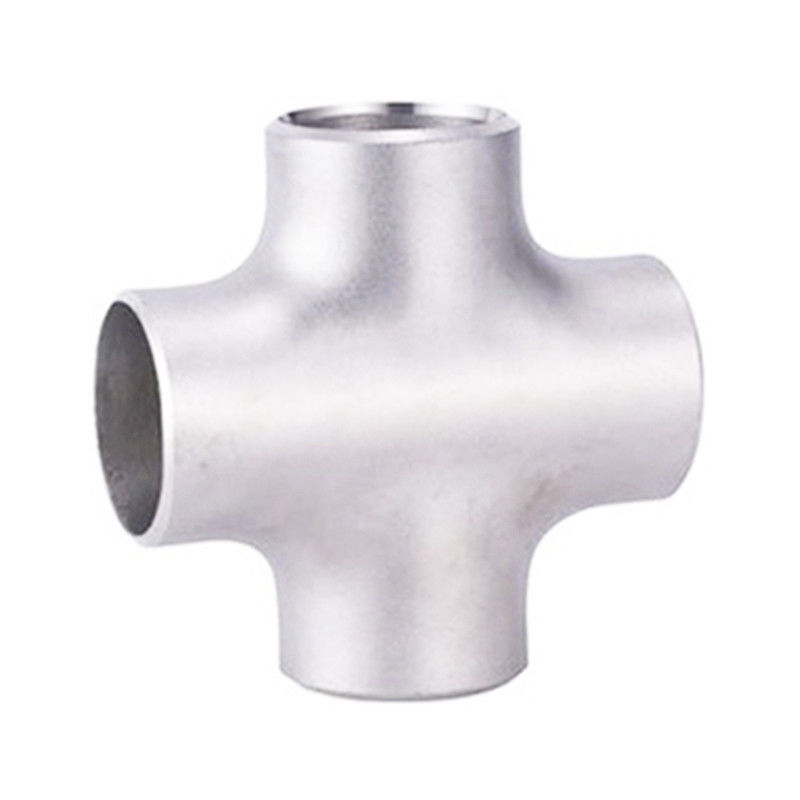

La cruz es un conector del tubo, que se utiliza en el tubo de la rama del tubo principal. La camiseta cruzada se puede dividir en diámetro igual y diámetro de la reducción. La boca termina del diámetro del igual que la camiseta cruzada es el mismo tamaño; el tamaño principal de la boca de la camiseta cruzada de reducción es lo mismo, y el tamaño de la boca del tubo de la rama es más pequeño que el del tubo principal.
El proceso de fabricación de la cruz incluye principalmente bombear hidráulico y presionar caliente. El bombear hidráulico de la camiseta cruzada es utilizar una prensa hidráulica especial para inyectar el líquido en el espacio en blanco del tubo con el mismo diámetro que la camiseta cruzada.
Los dos cilindros laterales horizontales del movimiento de la prensa hidráulica de sacar síncrono el espacio en blanco del tubo, el volumen del espacio en blanco del tubo llegan a ser más pequeños, la presión líquida en los aumentos del espacio en blanco del tubo. El material del metal fluye a lo largo de la cavidad interna del dado bajo acción doble de la presión líquida en el cilindro lateral y el espacio en blanco del tubo y amplía el tubo de la rama.
Especificación
Gama de tallas: DN15-DN1200
Modo de conexión: Soldadura, hilo, reborde
Conexión: Soldadura, masculina.
Característica
Se calienta el espacio en blanco del tubo, puesto en la formación muera, y ponga en el dado del tubo de la rama que estira; bajo efecto de la presión. El espacio en blanco del tubo se comprime radialmente, en curso de compresión radial, los flujos del metal a la dirección del tubo de la rama y forma el tubo de la rama bajo estiramiento del dado.
El proceso que bombea hidráulico de la cruz se puede formar en una vez con alta eficacia de la producción; porque el proceso que bombea hidráulico de la cruz inconsútil requiere el tonelaje grande del equipo. Se utiliza principalmente para la fabricación de la cruz estándar del grueso de pared menos que dn400.
El tonelaje del equipo necesario para el proceso el presionar caliente de la cruz se reduce. La cruz presionada caliente tiene adaptabilidad amplia a los materiales, que es conveniente para el acero con poco carbono, el acero de aleación y el acero inoxidable; especialmente para la cruz de gran diámetro y gruesa de la pared del tubo, este proceso de formación se adopta generalmente.
14, cruz de la soldadura a tope es una instalación de tuberías hecha del acero por presionar caliente o la forja. Su forma de la conexión es directamente soldadura a tope la cruz y la tubería de acero.
15, los estándares de fabricación principales de la cruz de la soldadura a tope son generalmente GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, hectogramo/T21635, hectogramo/T21631, SY/T0510.
Uso
Estándares: GB12459-90, gb12401-90, ASME/ANSI b16.9, estruendo, JIS, etc.
Material: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, etc.
Especificación: inconsútil de DN15 a DN600; cosido de DN15 a DN1200.
Tratamiento superficial: el pulir con chorro de arena, rueda, conserva en vinagre y pulido.
Grueso de pared: 1.2mm-6m m r = 1.5D.
Modo de conexión: soldando con autógena, montaje rápido, hilo, reborde.
Características y propiedades: resistencia grande de la diferencia de la temperatura; presión normal 16MPa; resistencia a la corrosión fuerte; precisión; grueso de pared.
Uso: ampliamente utilizado en la ingeniería petroquímica, del petróleo y gas de la tubería, la ingeniería natural del gaseoducto, la fábrica de productos químicos, la central eléctrica, el astillero, la lechería, la comida, la cerveza, la bebida, farmacéutico, cosméticos y otros campos industriales.
Hoja de datos técnica
Hoja de datos técnica de la camiseta de los SS de las colocaciones industriales cruzadas Buttweld de la tubería de acero como abajo:
| Diámetro nominal |
Diámetro exterior |
Centro a terminar |
| D1 |
D2 |
| DN |
NPS |
Serie A |
Serie B |
Serie A |
Serie B |
C |
M |
| 15x15x15 |
1/2x1/2x1/2 |
21,3 |
18 |
21,3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21,3 |
18 |
17,3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21,3 |
18 |
13,7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 x 3/4 x 3/4 |
26,9 |
25 |
26,9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 x 3/4 el x 1/2 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 x 3/4 x 3/8 |
26,9 |
25 |
17,3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33,7 |
32 |
33,7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42,4 |
38 |
42,4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48,3 |
45 |
48,3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
Paquete
a. El paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificó para requisitos particulares.
Plazo de expedición
Nuestra fábrica plana de acero tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
