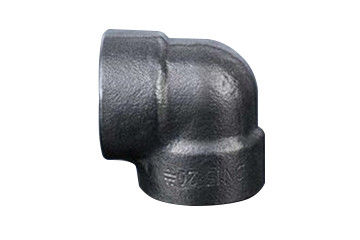

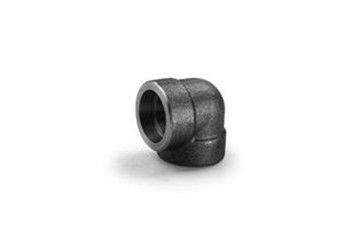

Datos del producto:
|
| Nombre de producto:: | Codo de la soldadura del zócalo del acero de carbono | Tecnología:: | Moldeado de protuberancia caliente |
|---|---|---|---|
| Modo de conexión:: | soldadura del zócalo | Tratamiento superficial:: | Pintura anticorrosiva |
| forma: | IGUAL | Uso: | Conecte los tubos |
| Resaltar: | codo de la soldadura 90 del zócalo de la curva,colocaciones de doblez de la soldadura del zócalo del cs |
||
El codo es un tubo común de la conexión en la instalación de la calefacción por agua. Se utiliza para la conexión en la curva del tubo y cambiar la dirección del tubo. Se utiliza para conectar dos tubos con el mismo o los diversos diámetros nominales, de modo que los tubos puedan hacer vueltas del ° 90, el ° 45 el °, 180 y los diversos grados. Se divide en curva de ángulo recto, sellando el codo, presionando el codo, codo del mecanismo, codo de soldadura, el radio de doblez del etc. inferior o igual 1,5 veces del diámetro del tubo es codo, y mayor de 1,5 veces del diámetro del tubo es el codo. Generalmente, el codo de 90 grados se utiliza principalmente para la conexión de la tubería. Haga que dos tubos del mismo diámetro de la tubería hacen una vuelta de 90 grados.
Estándar: ANSI/ASME B16.11
Material: acero de carbono Q235A
Gama de tallas: DN6-DN150
Gama de presión: 3000 libras, 6000 libras, 9000 libras
Tratamiento superficial: anti-aceite; anti-pintura
el codo de 90 grados es un término general para una variedad de codos. Su material es muchos. El campo común es acero de carbono, acero de manganeso y acero de níquel. El codo de 90 grados es ampliamente utilizado. El bronce común codo de 90 grados es principalmente del tubo de agua del grifo común, pero más adelante de muchos tubos de agua del grifo cambiados gradualmente al codo del acero inoxidable. El codo hecho del acero de manganeso puede llevar más fuerza de la presión y de sustentación. Tiene resistencia a la corrosión fuerte y se utiliza generalmente entre las tuberías para el transporte. El codo del zócalo es una clase de conexión del tubo de alta presión del codo, que es formada principalmente forjando el espacio en blanco del acero o del lingote redondo y después procesada por el torno. Es una clase de instalaciones de tuberías forjadas del zócalo. Los estándares comunes incluyen GB/t14383-93, GB/t14383-2008, estándar americano ASME B16.11, estándar petroquímico sh3410, el ministerio del estándar industrial químico hectogramo/t21634, etc.
| DN | Diámetro exterior | codo de 90 grados | ||
| Una serie | Serie de B | Radio largo | Radio corto | |
| 15 | 213 | 18 | 38 | - |
| 20 | 26,9 | 25 | 38 | - |
| 25 | 33,7 | 32 | 38 | 25 |
| 32 | 42,4 | 38 | 48 | 32 |
| 40 | 483 | 45 | 57 | 38 |
| 50 | 603 | 57 | 76 | 51 |
| 65 | 76.1(73) | 76 | 95 | 64 |
| 80 | 88,9 | 89 | 114 | 76 |
| 100 | 1143 | 108 | 152 | 2 |
| 125 | 139,7 | 133 | 190 | 127 |
| 150 | 1683 | 159 | 229 | 152 |
| 200 | 219,1 | 219 | 305 | 203 |
| 250 | 273 | 273 | 381 | 254 |
| 300 | 323,9 | 325 | 457 | 305 |
| 350 | 355,6 | 377 | 533 | 356 |
| 400 | 406,4 | 426 | 610 | 406 |
| 450 | 457 | 478 | 686 | 457 |
| 500 | 508 | 529 | 762 | 508 |
| 550 | 559 | - | 838 | 559 |
| 600 | 610 | 630 | 914 | 610 |
| 650 | 660 | - | 991 | 660 |
| 700 | 711 | 720 | 1067 | 711 |
La especificación de uso general de la orden es dn15-dn50. Si hay fuera del ámbito de la especificación, usted puede comunicar con el cliente sobre el diseño y el proceso de dibujos. La diferencia entre un codo de 45 grados y un codo de 90 grados es que un codo de 90 grados forma un de ángulo recto, mientras que un codo de 45 grados es un ángulo obtuso. En el uso, dos codos de 45 grados no se pueden soldar con autógena en los codos de 90 grados para el uso, porque los codos son áreas de concentración de tensión en los tubos, y la mayor parte de la tensión de la extensión y de la deformación de enfriamiento se lanza en los codos. Además, la soldadura sí mismo debe ser un punto débil, y la deformación del cansancio pronto causará daño y pérdida que se agrietan.
1, el codo del acero de carbono no necesita el espacio en blanco del tubo como el material, el esconder es simple, la exactitud es fácil, la asamblea que la soldadura es conveniente, especialmente conveniente para el proceso del campo del codo grande.
2, allí son dos procesos de fabricación principales: Empuje caliente que forma y que sella la formación. El sellado del codo es un aplicado de proceso de formación anterior a la producción en masa del codo inconsútil.
3, ha sido substituido por procesos que empujaban u otros de formaciones calientes en la producción de especificaciones comunes del codo.
4, puede ser utilizado solamente cuando hay requisitos especiales para algunas especificaciones del codo debido a la pequeña cantidad de la producción, grueso de pared demasiado densamente o demasiado fino.
El zócalo del acero de carbono soldó con autógena el codo de 90 grados se utiliza principalmente en el poder petroquímico, espacio aéreo, industria militar, protección contra los incendios, metalurgia, construcción naval, gas, energía atómica, protección del medio ambiente y otros los departamentos y campos requiriendo tamaño de la alta presión y de la precisión.
a. Paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificado para requisitos particulares
Nuestra fábrica tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
