Datos del producto:
|
| Nombre de producto: | Reborde de la soldadura a tope | Estándar: | GB/ANSI /JIS/ESTRUENDO |
|---|---|---|---|
| Grueso: | 12mm-58mm | Diámetro externo: | 14-2020m m |
| Diámetro interno: | 15-2024m m | Hilo: | M10-M27 |
| Resaltar: | Reborde de la soldadura a tope del OD 14M M,reborde de la soldadura a tope del grueso de 58m m,Reborde de la soldadura a tope del hilo M27 |
||

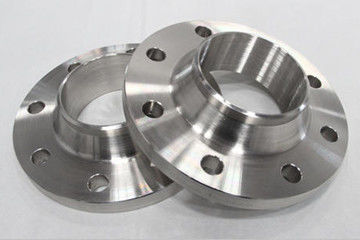

El reborde de la soldadura a tope es una clase de instalaciones de tuberías, que refiere al reborde con la conexión de la transición del cuello y del tubo y de la soldadura a tope con el tubo. No es fácil deformar, sellado bien y ampliamente utilizado. Tiene requisitos correspondientes de la rigidez y de la elasticidad y transición de reducción razonable de la soldadura a tope. La distancia entre el empalme de soldadura y la superficie común es grande, y la superficie común está libre de la deformación de soldadura de la temperatura.
El reborde de la soldadura a tope adopta una estructura relativamente compleja de la boquilla, que es conveniente para la tubería con la fluctuación grande de la presión o temperatura o temperatura alta, alta presión y baja temperatura. Se utiliza generalmente para la conexión de la tubería y de la válvula con el PN mayor que 2.5MPa, y también se utiliza para los medios costosos, inflamables y explosivos de la transportación de la tubería.
Diámetro externo del reborde: 75mm-2190m m
Diámetro del círculo central del agujero de perno: 50 milímetros --- 2130 milímetros
Diámetro del agujero de perno: 11mm-30mm
Número de agujeros de perno: 4-48
Hilo: m10-m27
Grueso del reborde: 12mm-58mm
Diámetro externo del tubo: a (17.2-2032m m) B (14-2020m m)
Diámetro interno del reborde: a (18-2036m m) B (15-2024m m)
Peso teórico del reborde: 0.36kg-234.6kg (DN 1800)
1. Forjas de acero inoxidables de acero de carbono y austeníticas con la presión nominal PN de 0.25mp-1.0mpa para el reborde de la soldadura a tope. Se permiten las forjas del grado I.
2. Además de las disposiciones siguientes, las forjas con la presión nominal PN de 1.6mpa-6.3mpa cumplirán los requisitos del grado II o arriba.
3. Si una de las condiciones siguientes se cumple, resolverá los requisitos de III y las forjas:
(1) forjas del reborde con el ≥ 10.0MPa del PN de la presión nominal;
(2) forjas del acero de molibdeno del cromo con la presión nominal PN > 4.0Mpa;
(3) forjas de acero ferríticas con la presión nominal PN > 1.6Mpa y ≤ de trabajo de la temperatura - ℃ 20.
Hoja de datos técnica de acero inoxidable del reborde de la soldadura a tope de los rebordes como abajo:
| Reborde de la soldadura a tope | |||||||||||||||||
| DN | Diámetro externo de la tubería de acero | Tamaño de la conexión | Grueso del reborde | Dentro del diámetro del reborde B1 |
Zócalo | Cuello del reborde | altura | Peso teórico | |||||||||
| Diámetro externo del reborde | Diámetro del círculo central del agujero de perno | Diámetro del agujero de perno | Número de agujeros de perno | hilo | B2 | U | N | R | |||||||||
| B | B | B | |||||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21,3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42,4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48,3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60,3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a. El paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificó para requisitos particulares.
Nuestra fábrica plana de acero tiene alta capacidad para la producción, plazo de expedición es 30 días para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
