Datos del producto:
|
| Nombre de producto: | Reborde de soldadura plano | Estándar: | GB/ANSI /JIS/ESTRUENDO |
|---|---|---|---|
| Material: | Acero inoxidable | Forma: | IGUAL |
| Tamaño: | DN10-DN2000 | Uso: | tubos del gas y de aceite |
| Resaltar: | Reborde de soldadura plano DN10,Reborde de soldadura plano,Los SS igualan el reborde de soldadura plano |
||

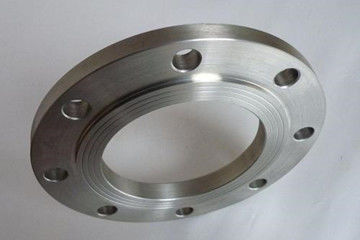

El reborde de soldadura plano es una pieza que conecta los tubos el uno al otro y conecta con el extremo de tubo. También se utiliza para la conexión entre el equipo dos, tal como reborde del reductor. La conexión del reborde refiere a la conexión desmontable del reborde, de la junta y del perno como grupo de estructura de aislamiento combinada.
El reborde de soldadura plano es conveniente para la conexión de la tubería de acero con la presión nominal que no excede 2.5MPa. La superficie de aislamiento del reborde se puede hacer en tipo de la lubricación, tipo convexo cóncavo y tipo del surco de la espiga. El uso de lubricar el reborde es el más grande, y se utiliza sobre todo en el caso de condiciones medias relativamente apacibles, tales como aire comprimido no purificado de baja presión y agua en circulación de baja presión.
El acero inoxidable ensancha hoja de datos técnica de soldadura plana del reborde como abajo:
| pulgada | Diámetro nominal | 10kg=l. 0MPa | ||||
| diámetro externo | Distancia del agujero de perno | Diámetro del perno | Número del agujero de perno | Grueso del reborde | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| el 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| ½ 2 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| ½ 3 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
Estándar: GB/ANSI /JIS/ESTRUENDO
Tamaño: DN10-DN2000
Uso: tubos del gas y de aceite
El reborde de soldadura plano tiene altura baja del cuello y alta fuerza de la rigidez y de sustentación. Comparado con el reborde de la soldadura a tope, la carga de trabajo de soldadura es grande, el consumo de la barra de soldadura es alto, y no puede soportar temperatura alta y alta presión, las torsiones y las vueltas repetidas y fluctuación de la temperatura. Sin embargo, el dispositivo del campo es más conveniente, que puede ahorrar el proceso de soldar con autógena daño de frotamiento de la costura y es más popular.
Estándar nacional: GB/t9112-2000 (gb9113.1-2000 ~ gb9123.4-2000)
Estándar americano: ANSI B16.5 class150, 300, 600, 900, 1500 (WN, así pues, BL, th, LJ, interruptor)
Alcance del uso: Caldera y recipiente del reactor, petróleo, industria química, construcción naval, farmacéutico, metalurgia, maquinaria, comida y otras industrias.
a. El paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificó para requisitos particulares.
Nuestra fábrica plana de acero tiene alta capacidad para la producción, plazo de expedición es 25 días para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
