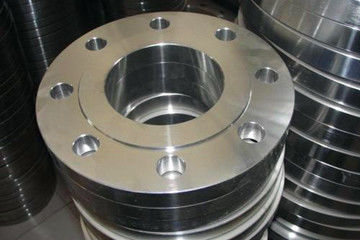

Datos del producto:
|
| Nombre de producto: | Reborde de la soldadura a tope | Estándar: | GB/ANSI /JIS/ESTRUENDO |
|---|---|---|---|
| Material: | Acero inoxidable | Tamaño: | 1/8' ~ 6' |
| Uso: | Conecte los tubos | Embalaje: | caso de madera |
| Resaltar: | Reborde de la soldadura a tope DN40,Reborde de la soldadura a tope del GB,Rebordes de acero inoxidables del OD 150m m |
||
El reborde de la soldadura a tope tiene ciertos requisitos técnicos y parámetros técnicos en la producción y el uso, y debe ser producido y ser procesado según ciertos métodos y métodos: la soldadura de extremo del anillo debe estar conforme al tratamiento térmico de la soldadura del poste, y rayo del 100% o prueba ultrasónica, y la prueba del rayo cumple los requisitos de la clase II de JB4730, y la prueba ultrasónica cumple los requisitos de la clase I de JB4730.
El reborde de la soldadura a tope es materia prima, la placa de acero debe ser detección ultrasónica del defecto, ningún defecto de la laminación, asegurar buena calidad y problemas funcionales, de acuerdo con ciertos requisitos de calidad de la producción y de la inspección, de asegurarse de que la producción y el uso de la placa de acero sin problemas de la calidad.
Hoja de datos técnica ensanchada de acero inoxidable del reborde de la soldadura a tope de las colocaciones como abajo:
| Diámetro nominal | 16kg=l. 6MPa | ||||
| diámetro externo | Distancia del agujero de perno | Diámetro del perno | Número del agujero de perno | Grueso del reborde | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
| DN250 | 405 | 355 | 26 | 12 | 29 |
| DN300 | 460 | 410 | 26 | 12 | 32 |
| DN350 | 520 | 470 | 26 | 16 | 35 |
| DN400 | 580 | 525 | 30 | 16 | 38 |
| DN450 | 640 | 585 | 30 | 20 | 42 |
| DN500 | 715 | 650 | 33 | 20 | 46 |
Estándar: GB/ANSI /JIS/ESTRUENDO
Tamaño: 1/8' ~ 6'
Uso: Conecte los tubos
El reborde de la soldadura a tope puede ahorrar grandemente el espacio, reducir el peso, y puede asegurarse de que no aparezca la junta fenómeno de la salida, tiene un muy bueno sellando la función. El diámetro del sello se reduce, que reducirá la sección de la superficie de aislamiento. El tamaño y el número de pernos serán reducidos por consiguiente, así que presentará eventual un reborde pequeño y ligero de la soldadura a tope. Por lo tanto, éste es un reborde excelente, que reduce la carga de la calidad y del espacio, y tiene un efecto importante sobre industria.
a. El paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificó para requisitos particulares.
Nuestra fábrica plana de acero tiene alta capacidad para la producción, plazo de expedición es 30 días para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
