Descripción

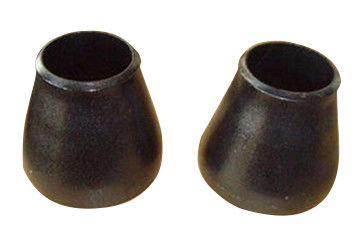

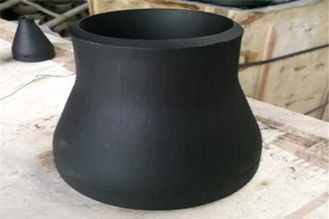

El reductor es una clase de instalación de tuberías usada para la reducción del tubo. Su forma de la conexión es soldar con autógena directamente la reducción del tubo y de la tubería de acero. Los dos extremos del reductor concéntrico del acero de carbono tienen diversos diámetros, que se utilizan para conectar los diversos tubos o rebordes del diámetro para reducir. Los orificios en ambos extremos del reductor concéntrico están en el mismo eje. Cuando se cambia el reductor, si la posición del tubo se calcula según el eje, la posición del tubo no cambiará.
Especificación
Estándar: GB/t12459, GB/T13401, ASME b16.9
Material: acero de carbono
Gama de tallas: DN 6-100
Gama de presión: 3000 × 3 del × 6000
Grueso: XS y XXS
Tratamiento superficial: anti-aceite; anti-pintura
Hoja de datos técnica
| NPS |
Diámetro exterior en el cartabón |
De punta a punta, H |
| Extremo grande |
Pequeño extremo |
| 3/4X1/2 |
26,7 |
21,3 |
38 |
| 3/4X3/8 |
26,7 |
17,3 |
38 |
| 1x3/4 |
33,4 |
26,7 |
51 |
| lxl/2 |
33,4 |
21,3 |
| 1-1/4X1 |
42,2 |
33,4 |
51 |
| 1-1/4X3/4 |
42,2 |
26,7 |
| 1-1/4X1/2 |
42,2 |
21,3 |
| 1-1/2X1-1/4 |
48,3 |
42,2 |
64 |
| 1-1/2X1 |
48,3 |
33,4 |
| 1-1/2X3/4 |
48,3 |
26,7 |
| 1-1/2X1/2 |
48,3 |
21,3 |
| 2x1-1/2 |
60,3 |
48,3 |
76 |
| 2X1-1/4 |
60,3 |
42,2 |
| 2x1 |
60,3 |
33,4 |
| 2x3/4 |
60,3 |
26,7 |
| 2-1/2x2 |
73 |
60,3 |
89 |
| 2-1/2X1-1/2 |
73 |
48,3 |
| 2-1/2X1-1/4 |
73 |
42,2 |
| 2-1/2x1 |
73 |
33,4 |
| 3x2-1/2 |
88,9 |
73 |
89 |
| 3x2 |
88,9 |
60,3 |
| 3x1-1/2 |
88,9 |
48,3 |
| 3X1-1/4 |
88,9 |
42,2 |
| 3-1/2X3 |
101,6 |
88,9 |
102 |
| 3-1/2X2-1/2 |
101,6 |
73 |
| 31/2x2 |
101,6 |
60,3 |
Uso
Se utiliza generalmente para el cambio del diámetro del gas o del tubo líquido vertical. El reductor concéntrico en ambos extremos de la boca circunferencial cortó, utilizado generalmente para la tubería líquida horizontal.
Cuando el punto del corte del reductor concéntrico del acero de carbono es ascendente, se llama la instalación plana superior, que se utiliza generalmente en la entrada de bomba para facilitar el extractor.
El punto que corta hacia abajo se convierte en la instalación plana inferior, que se utiliza generalmente para la instalación de la válvula y del extractor de regulación.
El reductor concéntrico es beneficioso al flujo de líquido, y tiene menos interferencia al estado del flujo al cambiar el diámetro. Por lo tanto, el reductor concéntrico se utiliza para cambiar el diámetro del gas y de la tubería vertical del líquido del flujo.
Puesto que un lado del reductor concéntrico es plano, que es conveniente para el extractor o descarga líquida, y es conveniente para el arranque y el mantenimiento, el tubo líquido instalado horizontal utiliza generalmente el reductor concéntrico.
Proceso de producción
El proceso de formación común del reductor concéntrico del acero de carbono está reduciendo presionar, presionar de extensión o la reducción más presionar de extensión, y el sellado se puede también utilizar para algunas especificaciones del reductor.
El proceso de la reducción que forma es poner el espacio en blanco del tubo con el mismo diámetro que muere la cabeza de biela del reductor concéntrico en la formación.
Presionando a lo largo de la dirección axial del espacio en blanco del tubo, el metal se mueve a lo largo de la cavidad del dado y se encoge para formar. Según el tamaño del reductor, puede ser dividido en la formación acuciante de una sola vez o el múltiplo que presiona la formación.
Sellando refiere al uso de tuberías de acero como materias primas de producir las cabezas pequeñas y grandes, y al uso de sellar la tecnología para la producción de jefes pequeños y grandes de algunas especificaciones.
La forma del dado usado para dibujar se diseña según el tamaño de la superficie interna de la cabeza, y la placa de acero después de esconder es perforada y dibujada por el dado.
Estándares y requisitos
Estándar concéntrico del reductor del acero de carbono: estándar nacional, estándar americano, estándar británico y sellado de alta presión no estándar arious.
La calidad del reductor cumplirá los requisitos de las colocaciones soldadas con autógena extremo de acero estándar nacional actual del tubo sin soldadura y de las instalaciones de tuberías soldadas con autógena extremo de la placa de acero.
La redondez del reductor no será mayor del 1% del diámetro externo correspondiente del extremo, y la desviación permisible será 3m m; la desviación permisible del tamaño del reductor cumplirá los requisitos.
Los estándares principales de la fabricación del reductor concéntrico del acero de carbono son generalmente GB/t12459, GB/T13401, ASME b16.9, sh3408, sh3409, hectogramo/t21635, hectogramo/t21631, SY/t0510.
El reductor concéntrico del acero de carbono es un producto importante de la instalación de tuberías que no se puede substituir en el sistema de tubería. Es ampliamente utilizado en diversos sistemas de tubería y desempeña un papel enorme.
Paquete
a. Paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificado para requisitos particulares
Plazo de expedición
Nuestra fábrica tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
