Descripción
La camiseta cruzada es una instalación de tuberías y un conector del tubo. También conocido como junta de camiseta cruzada, usada en el tubo principal para ramificar. El tubo cruzado de la camiseta se puede dividir en diámetro igual y diámetro de la reducción. Los extremos de la boca del tubo igual de la camiseta de la cruz del diámetro son el mismo tamaño.
El tamaño principal de la boca del tubo cruzado de reducción de la camiseta es lo mismo, y el tamaño de la boca del tubo de la rama es más pequeño que el del tubo principal. Una cruz es una instalación de tuberías usada en la rama de un tubo. La camiseta cruzada es dividida en el acero de carbono, el acero de molde, el acero de aleación, el acero inoxidable, el cobre, la aleación de aluminio, el plástico, el argón, el PVC, el etc. por el material.
Puede ser dividida en sistema superior, presionando, el forjar, echando y así sucesivamente. Los estándares de la fabricación se pueden dividir en estándares nacionales, estándares de la electricidad, estándares del agua, estándares americanos, estándares alemanes, estándares japoneses, los estándares rusos, el etc.

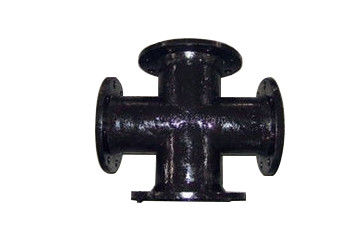

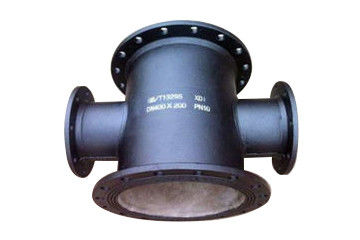

La camiseta dúctil de la cruz del hierro se hace del magnesio combinado con el nodulizer del oro, que se añade en el hierro fundido antes de verter para spheroidize el grafito y para reducir la concentración de tensión.
Especificación
Estándar: GB/ANSI /JIS/ESTRUENDO
Material: Hierro dúctil
El embalar: Cartón/caja de madera
Característico
La formación caliente de la camiseta cruzada es aplanar el espacio en blanco del tubo más grande que el diámetro de la camiseta cruzada al tamaño del diámetro de la camiseta cruzada, y abrir un agujero en la posición del tubo de la rama que estira. El espacio en blanco del tubo es heated, puesto en la formación muera, y ponga en la perforación mueren del tubo de la rama que estira. Bajo efecto de la presión, el espacio en blanco del tubo se comprime radialmente, en curso de compresión radial.
Los flujos del metal a la dirección del tubo y de las formas de la rama el tubo de la rama debajo del dibujo de la perforación mueren. Las superficies internas y externas de la camiseta dúctil de la cruz del hierro deben ser defectos lisos, y ningunos obvios tales como grietas, aislamiento frío, caja incorrecta, etc.
Se permite ese más trasero el uso. Con el consentimiento del demandante, los defectos locales que no afectan el uso pueden ser reparados, pero las instalaciones de tuberías reparadas se deben reexaminar para la presión de agua o la tirantez del aire.
Ventaja
La camiseta dúctil de la cruz del hierro adopta la junta flexible, que es conveniente para la construcción y la operación. Puede mejorar eficacia de la construcción, mejorar condiciones de la construcción y reducir coste de construcción. La mayor parte de las juntas son conectadas por el anillo de goma, que es fácil de actuar, pueden acortar período de construcción y reducir coste de construcción. Tiene las ventajas de la presión de la fuente del apogeo, de la resistencia a las cargas externas y de la adaptabilidad a los cambios en condiciones geológicas.
El tubo tiene las ventajas de la dureza de alta resistencia, buena, de la resistencia a la corrosión, de la instalación conveniente del interfaz flexible, de la resistencia sísmica fuerte y de intensidad de trabajo del punto bajo. Tiene bueno sellando el funcionamiento y no es fácil escaparse, que puede reducir el índice de la salida de la red del tubo y el coste de mantenimiento diario de la red del tubo.
Hoja de datos técnica
Hoja de datos técnica de la tubería de la rama de suelo del tubo de la cruz dúctil principal del hierro como abajo:
| DN |
diámetro exterior |
Centro para terminar dimensiones |
| D1 |
D2 |
C |
M |
| A |
B |
A |
B |
| 20x20x15 |
26,9 |
25 |
21,3 |
18 |
29 |
29 |
| 25x25x20 |
33,7 |
32 |
26,9 |
25 |
38 |
38 |
| 25x25x15 |
33,7 |
32 |
21,3 |
18 |
38 |
38 |
| 32x32x25 |
42,4 |
38 |
33,7 |
32 |
48 |
48 |
| 32x32x20 |
42,4 |
38 |
26,9 |
25 |
48 |
48 |
| 32x32x15 |
42,4 |
38 |
21,3 |
18 |
48 |
48 |
| 40x40x32 |
48,3 |
45 |
42,4 |
38 |
57 |
57 |
| 40x40x25 |
48,3 |
45 |
33,7 |
32 |
57 |
57 |
| 40x40x20 |
48,3 |
45 |
26,9 |
25 |
57 |
57 |
| 40x40x15 |
48,3 |
45 |
21,3 |
18 |
57 |
57 |
| 50x50x40 |
60,3 |
57 |
48,3 |
45 |
64 |
60 |
| 50x50x32 |
603 |
57 |
42,4 |
38 |
64 |
57 |
| 50x50x25 |
60,3 |
57 |
33,7 |
32 |
64 |
51 |
| 50*50x20 |
603 |
57 |
26,9 |
25 |
64 |
44 |
| 65x65x50 |
76.1(73) |
76 |
60,3 |
57 |
76 |
70 |
| 65x65x40 |
76.1(73) |
76 |
48,3 |
45 |
76 |
67 |
| 65x65x32 |
76.1(73) |
76 |
42,4 |
38 |
76 |
64 |
| 65x65x25 |
76.1(73) |
76 |
33,7 |
32 |
76 |
57 |
| 80x80x65 |
88,9 |
89 |
76.1(73) |
76 |
86 |
83 |
| 80x80x50 |
88,9 |
89 |
60,3 |
57 |
86 |
76 |
| 80x80x40 |
88,9 |
89 |
48,3 |
45 |
86 |
73 |
| 80x80x32 |
88,9 |
89 |
42,4 |
38 |
86 |
70 |
| 90x90x80 |
101,6 |
- |
88,9 |
- |
95 |
92 |
| 90x90x65 |
101,6 |
- |
76.1(73) |
- |
95 |
89 |
| 90x90x50 |
101,6 |
- |
60,3 |
- |
95 |
83 |
| 90x90*40 |
101,6 |
- |
48,3 |
- |
95 |
79 |
Paquete
a. Paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificado para requisitos particulares.
Plazo de expedición
Nuestra fábrica del plano de acero tiene alta capacidad para la producción, plazo de expedición es 45days para la pequeña cantidad, o si usted es prisa para eso, podemos arreglar y resolver su fecha de envío.
