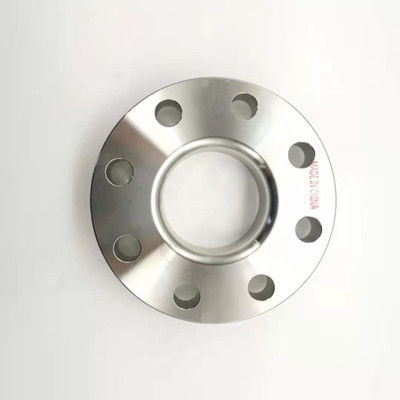

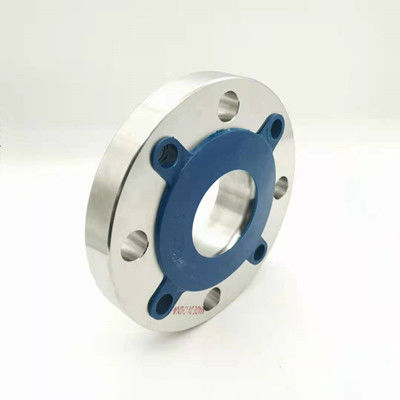

El acero inoxidable de SS304 316L ensancha reborde de Lap Joint
Descripción
El reborde de Lap Joint es un pedazo movible del reborde, que se hace juego generalmente en los accesorios del abastecimiento y del drenaje de agua. Cuando el fabricante sale de la fábrica, hay un reborde en ambos extremos de la junta de dilatación, que está conectada directamente con la tubería y el equipo en el proyecto con los pernos.
El reborde de Lap Joint es ahorrar los materiales. Su estructura se divide en dos porciones. Un extremo del tubo está conectado con el tubo y el otro extremo se hace en el anillo de la soldadura a tope. La placa del reborde se hace de materiales de calidad inferior, mientras que la pieza del tubo se hace de los mismos materiales que el tubo, para ahorrar los materiales.
Especificación
Diámetro: DN10 - DN600
Material: 304, 304L, 316, 316L
Presión: 0,63MPa-2.5MPa
Estándares: ASTM/ANSI, ISO, ESTRUENDO
Hoja de datos técnica
El acero inoxidable de SS304 316L ensancha hoja de datos técnica del reborde de Lap Joint como abajo:
| Especificación |
ØD |
d1 |
d2 |
T |
H |
L |
S-Ød3 |
| DN15 |
95 |
24,5 |
38 |
3 |
11,5 |
65 |
4-Ø14 |
| DN20 |
105 |
30,5 |
48 |
3 |
14 |
75 |
4-Ø14 |
| DN25 |
115 |
37,5 |
S3 |
3 |
16 |
85 |
4-Ø14 |
| DN32 |
140 |
47 |
68 |
3 |
16,5 |
100 |
4-Ø18 |
| DN40 |
150 |
55 |
77 |
4 |
17,5 |
110 |
4-Ø18 |
| DN50 |
165 |
66 |
91 |
4 |
19,5 |
125 |
4-Ø18 |
| DN65 |
185 |
82 |
108 |
4 |
21 |
145 |
4-Ø18 |
| DN80 |
200 |
95 |
123 |
5 |
22 |
160 |
8-Ø18 |
| DN100 |
220 |
120 |
141 |
5 |
23 |
180 |
8-Ø18 |
| DN125 |
250 |
146 |
168 |
5 |
25 |
210 |
8-Ø18 |
| DN150 |
285 |
174 |
192 |
5 |
27 |
240 |
8-Ø22 |
| DN200 |
340 |
226 |
245 |
5 |
31 |
295 |
8-Ø22 |
| DN250 |
395 |
280 |
295 |
5 |
34 |
350 |
12-Ø22 |
| DN300 |
445 |
330 |
345 |
6 |
38 |
400 |
12-Ø22 |
| DN350 |
505 |
362 |
398 |
8 |
39 |
460 |
16-Ø22 |
| DN400 |
565 |
413 |
456 |
8 |
41 |
515 |
16-Ø26 |
Característica
El reborde de Lap Joint ahorra coste. Cuando el material del tubo es especial y costoso, el coste de soldar con autógena el reborde de Lap Joint es más bajo que el del reborde de soldadura del mismo material.
Conveniente para la construcción. Por ejemplo, no es fácil alinear los agujeros de perno correspondientes del reborde durante la conexión, o evite que los agujeros de perno del reborde cambien en el futuro.
Paquete
a. El paquete plástico c.Pallet D. del bolso del paquete b.Wove del bolso de burbuja modificó para requisitos particulares.
Uso
El reborde de la junta de revestimiento es ampliamente utilizado en sustancia química, la construcción, el abastecimiento de agua, el drenaje, el petróleo, el saneamiento, la fontanería, la protección contra los incendios, la energía eléctrica, y otros proyectos.
