Cruz de acero inoxidable de acero inoxidable del duplex 3/4 de ASME B16.9 316
Descripción
La cruz de acero inoxidable es una clase de instalación de tuberías usada en la rama de la tubería. Para la fabricación de cruz con el tubo sin soldadura, hay dos procesos de uso general: el bombear hidráulico y el presionar caliente.
La cruz de acero inoxidable adopta el proceso de presionar después de calentar, que reduce el tonelaje del equipo requerido para la formación del material. La cruz el presionar caliente tiene adaptabilidad amplia a los materiales. Este proceso de formación se utiliza generalmente para la cruz con el diámetro grande y la pared gruesa del tubo.
Especificación
Material: Acero inoxidable 304/316
Conexión: Rápido conecte para regar a Barb
Gama de tallas: 1" a 4" y 25.4mm-101.6m m
Presión que se agrieta: 1/3 a 25 psig (0,02 a barra 1,7)
Temperatura de trabajo: -10℉~400℉ (- 23℃~204℃)
Hoja de datos técnica
Hoja de 316 datos técnica cruzada de acero inoxidable de acero inoxidable del duplex 3/4 de ASME B16.9 como abajo:
| Tamaño del tubo de Norminal (pulgada) |
Diámetro exterior |
Genter a terminar |
| |
C |
M |
| el 1/2 |
21,3 |
25,4 |
| 3/4 |
26,7 |
28,4 |
| 1 |
33,4 |
38,1 |
| 1 1/4 |
42,2 |
47,8 |
| 1 1/2 |
48,3 |
57,2 |
| 2 |
60,3 |
63,5 |
| 2 1/2 |
73 |
76,2 |
| 3 |
88,9 |
85,9 |
| 3 1/2 |
101,6 |
95,3 |
| 4 |
114,3 |
104,6 |
| 5 |
141,3 |
124 |
| 6 |
168,3 |
142,7 |
| 8 |
219,1 |
177,8 |
| 10 |
273,1 |
215,9 |
| 12 |
323,9 |
254 |
| 14 |
355,6 |
279,4 |
Característica
La cruz de acero inoxidable es formada por presionar caliente. El espacio en blanco del tubo más grande que el diámetro cruzado se aplana al tamaño del diámetro cruzado, y un agujero se abre en la pieza del tubo estirado de la rama.
Se calienta el espacio en blanco del tubo y puesto en la formación muera, y el dado para dibujar el tubo de la rama está instalado en el espacio en blanco del tubo.
Bajo acción de la presión, el espacio en blanco del tubo se comprime radialmente. En curso de compresión radial, el metal fluye al tubo de la rama y forma un tubo de la rama bajo tensión del dado.
El proceso entero se forma con la compresión radial del espacio en blanco del tubo y el proceso que estira del tubo de la rama.
El metal del tubo cruzado presionado caliente de la rama es compensado por el movimiento radial del espacio en blanco del tubo, así que también se llama proceso radial de la remuneración.
Uso
La cruz de acero inoxidable es ampliamente utilizada en centrales eléctricas importantes, industria química, industria ligera, metalurgia, la construcción urbana, la construcción naval, la ingeniería del gas natural, la fabricación de la comida, la fabricación de papel, la medicina y otras industrias en el país y en el extranjero.

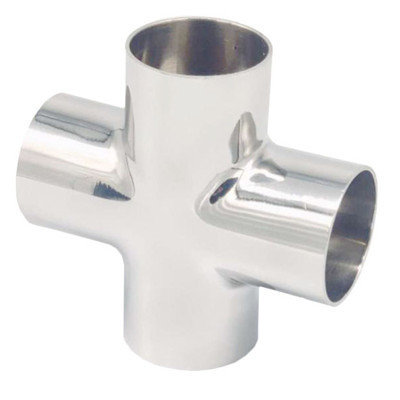

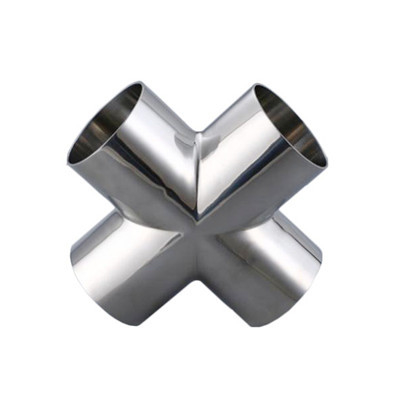

Imagen del producto
